Poiché non è possibile trovare un elettricista per collegare 1 cavo, provalo tu stesso. Una volta ho fatto tutto il lavoro elettrico da solo, tranne la scatola dei fusibili, e non era poi così male.

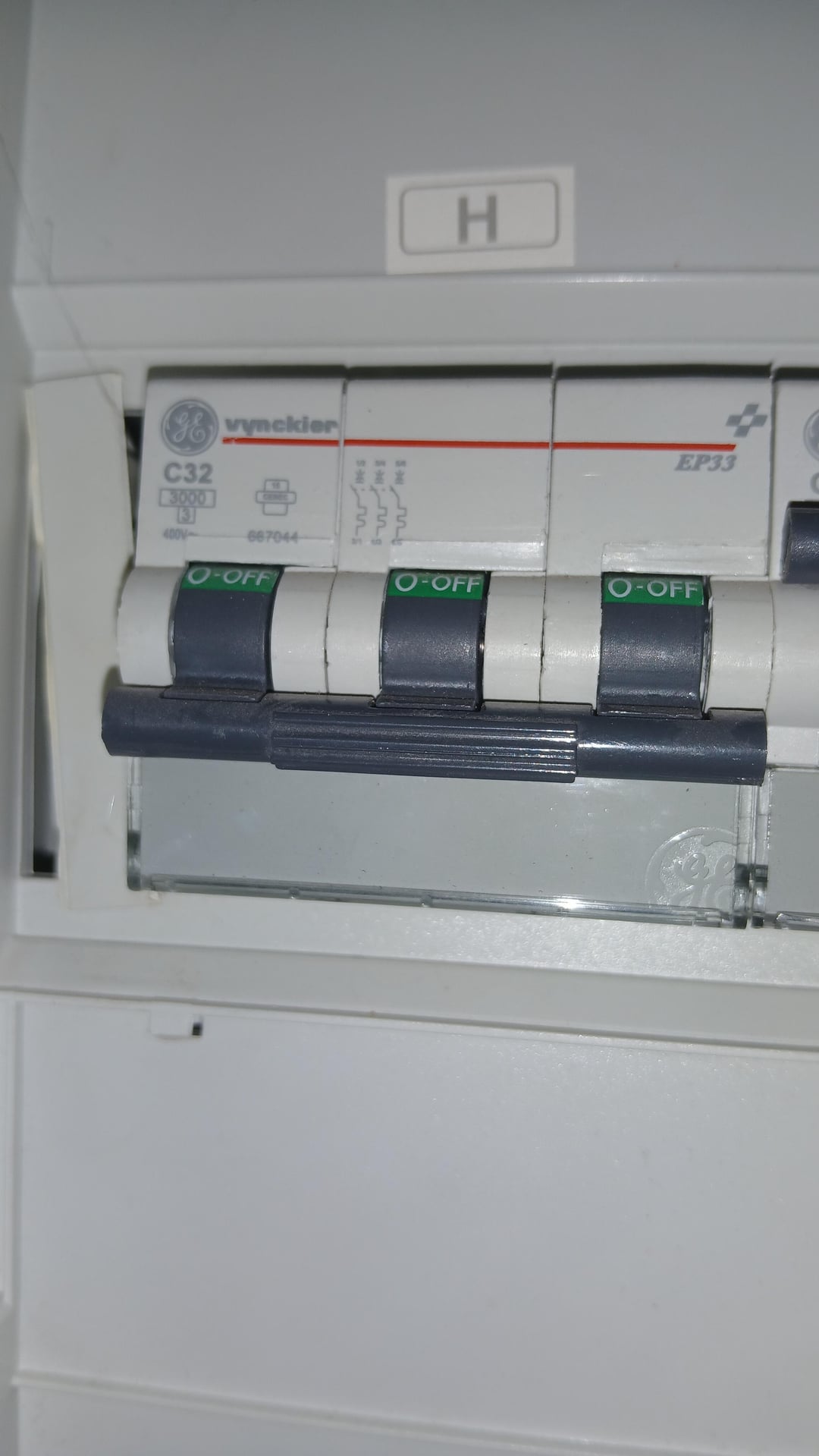

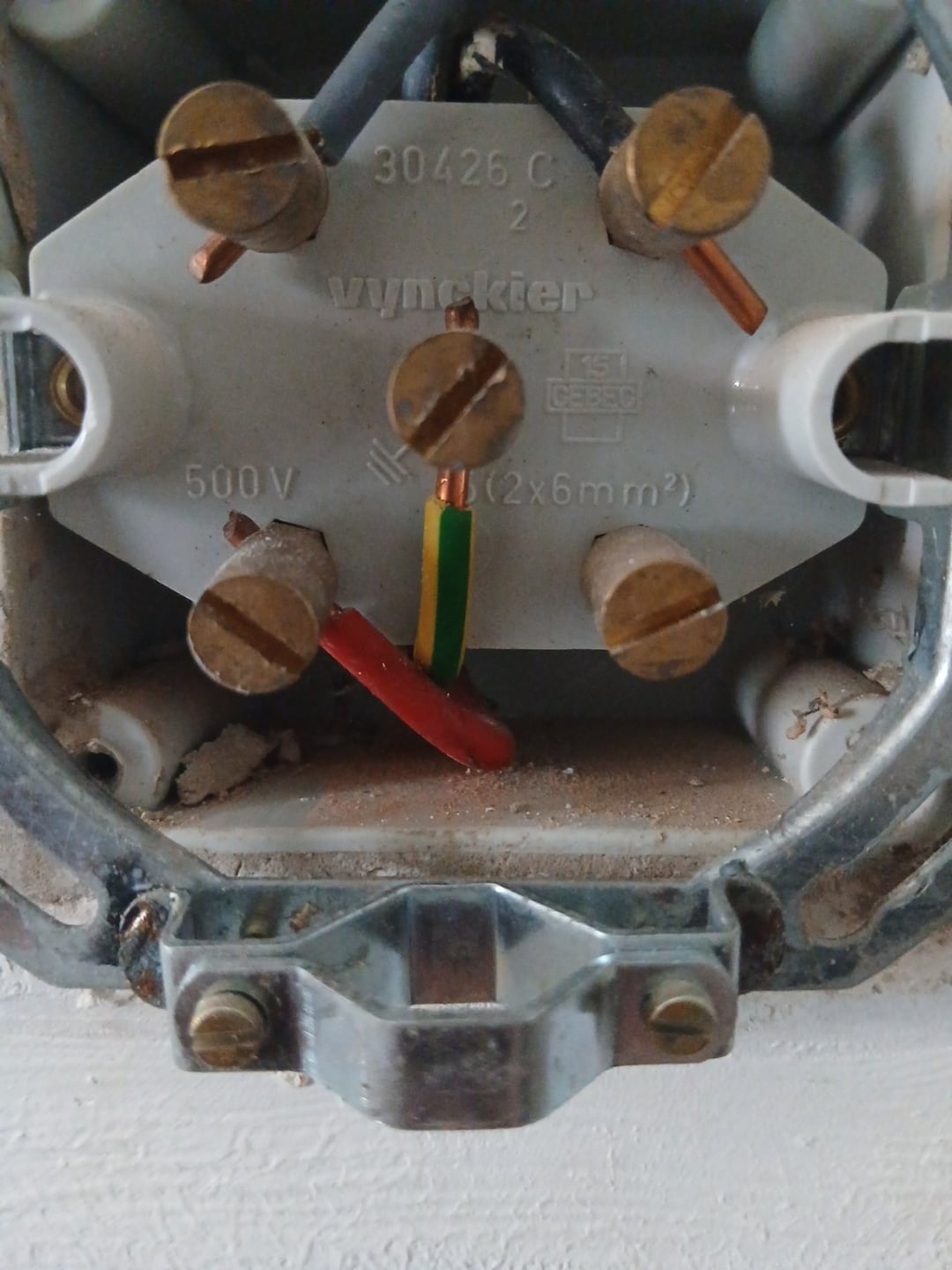

per la nuova cucina ho bisogno di una presa rinforzata per il piano cottura. assorbe 7k watt max. Nella vecchia cucina esiste già un vecchio collegamento a stella, ma non è collegato. Ho trovato anche un fusibile libero da 32A 3p nell’armadio. L’idea è di connetterli entrambi con un cavo 5g6. La 1 fase e la 3 fase possono essere eseguite secondo il libretto AEG.
Tuttavia, non ho idea di nulla oltre 2p 230v.
ho 1f o 3f?
4 cavi sono ora collegati nella stella, ma 5g6 sono 5 cavi? Come devo collegare il cavo e il fusibile?
sarebbe utile il disegno del fusibile. Non vuoi cortocircuitare 7k watt. è un piano cottura costoso.
https://www.reddit.com/gallery/1s56wkj
di Feisty_Respond_6490
5 commenti
Je hebt een 3 fasig 230V net.
Tussen iedere fase 230V dus.
Dat je kookplaat 7kW kan trekken wil nog niet zeggen dat je dat echt wil.
Als je iedere maand 1x die piek trekt dan betaal je op het einde van het jaar €452 BTW incl. enkel en alleen om die piek te trekken zonder het werkelijke verbruik te betalen.
Sluit ze gewoon enkelfasig aan (kies 2 draden waarover 230V staat, uiteraard niet de aardingsdraad) op die kookplaat zoals beschreven op het bijgesloten papiertje.
Zoek in de handleiding het aansluitschema.
Daar staan verschillende mogelijkheden in.
Waarschijnlijk ga je hem als 2 fasen aansluiten.
Je bent zeker van 3x230V ?
Met je 3 draden zwart grijs bruin, meet je dan 230V tussen zwart en grijs.
En meet je 120V tussen blauw (als je die hebt) en zwart.
Sluit je kookplaat aan met:
Zwart en grijs als eerste fase
Zwart en bruin als tweede fase.

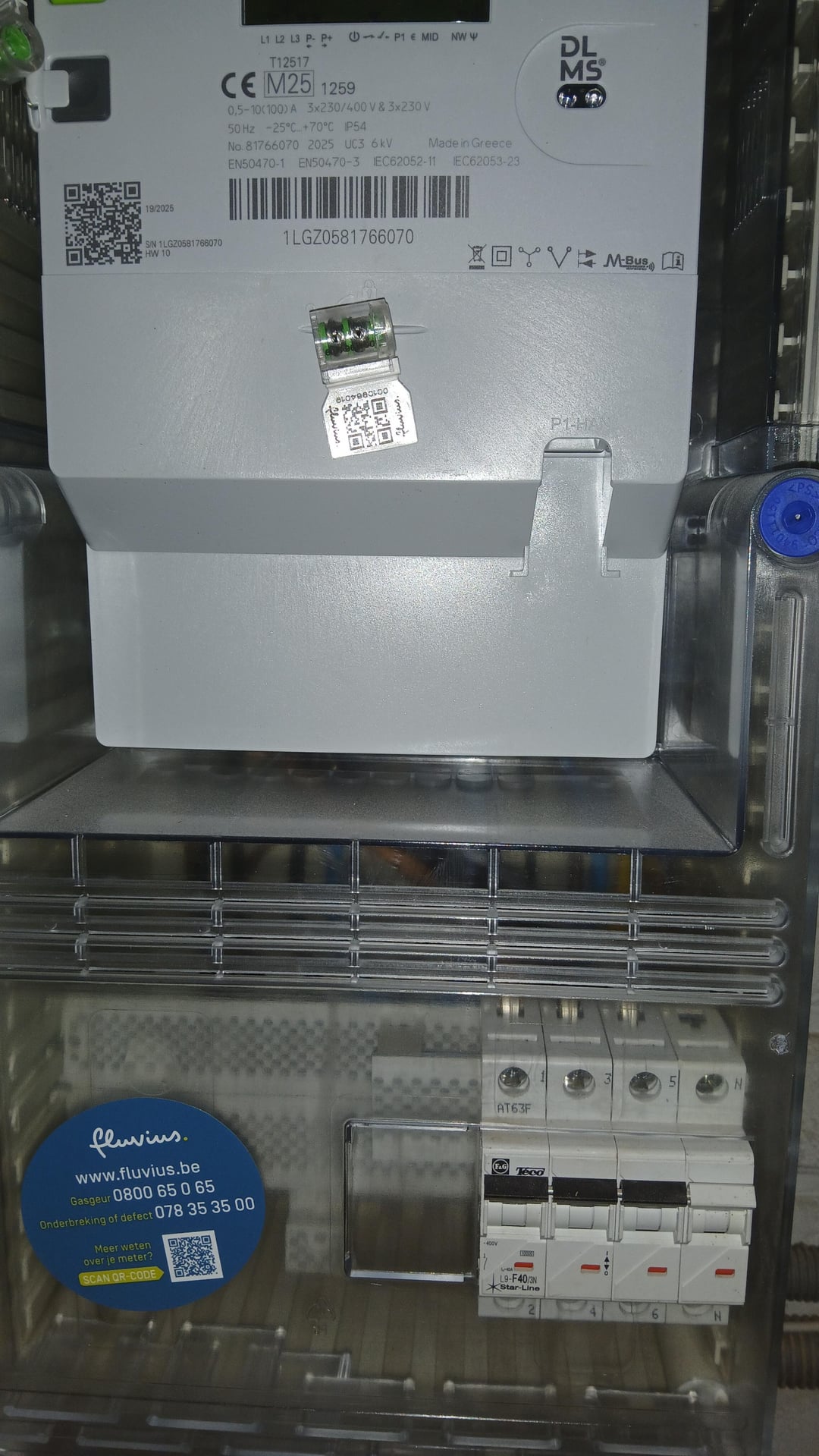

Op de foto van de meterkast zie je dat de N niet is aangesloten op de hoofdzekering. Je hebt dus een driehoek en geen ster. Tussen de verschillende fases zou je dus 230v moeten meten en geen 400v. Kijk id handleiding van je vuur, meeste kunnen in ster of driehoek aangesloten worden. Met een 20A zekering kan je op 3x230v tot 10kVA gaan wat zeker volstaat voor uw 7kW vuur. En dan heb je maar een 5G2,5 nodig.
https://preview.redd.it/1s1p625pbmrg1.jpeg?width=1080&format=pjpg&auto=webp&s=70d16053a17687e3354839c5cb44365d911b7660
Blijkbaar enkel 1 fasig aan te sluiten met 3g4.
Ook kan ik het max vermogen van de plaat instellen blijkbaar om mij piekverbruik niet te zot te maken.
1 fasig op 32A via 3g4 (20A is beetje nipt lijkt me) Kan ik dan mijn bestaande 3p 32A gebruiken en gewoon rood en blauw in de 2 linkse gaatjes steken (3de gewoon open) , en aarding op de klem?
Hier ook 2 fase 7kW kookplaat met boost functie. Die heeft nog nooit een piek veroorzaakt. Boost werkt maar enkele minuten en maar op 1 pit tegelijk.
