Ciao,
Una domanda un po ‘casuale su Reddit, ma ho un problema con il fatto che a volte un cavo di jack audio collegato alla stazione docking mi calcia con l’elettricità.

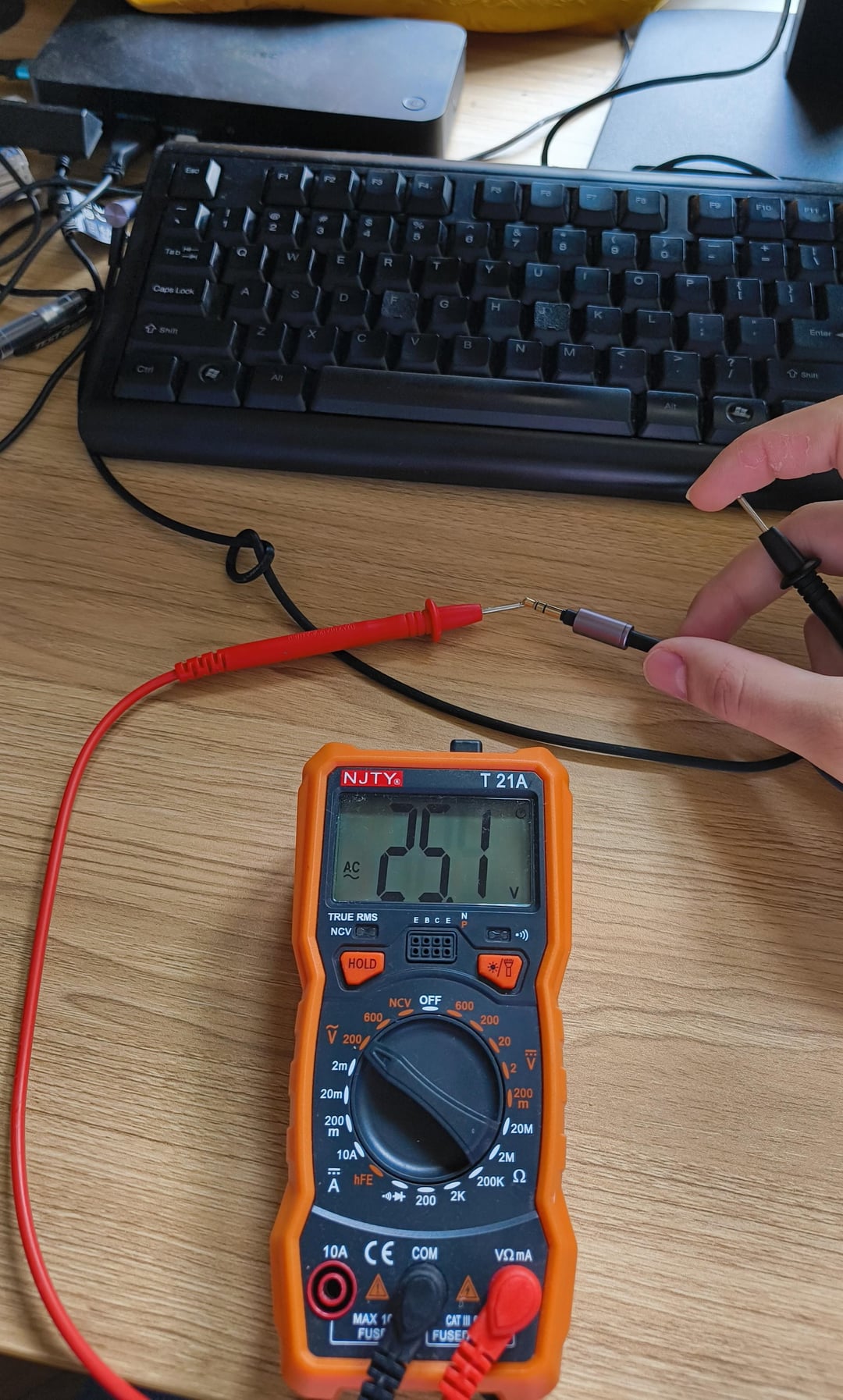

Ho misurato la tensione tra me e la punta della spina. In modalità 200ac mostra 24 V, in modalità 20dc di lettura da -0,4 V a 0,4 V, in modalità 2DC, nulla.
Dopo aver rimosso e inserito la stecca dalla presa e riavvia la docking Station, il cavo non calcia più e la tensione è anche vicina a 0.
Il cavo delle cuffie è collegato alla docking Station da un adattatore con audio a USB-C. La stazione ha l’alimentazione collegata alla stecca di potenza ed è collegata al laptop. I monitor sono collegati alla stessa striscia, ecc. Il laptop è collegato a una stecca diversa. Entrambe le strisce sono collegate alla presa.

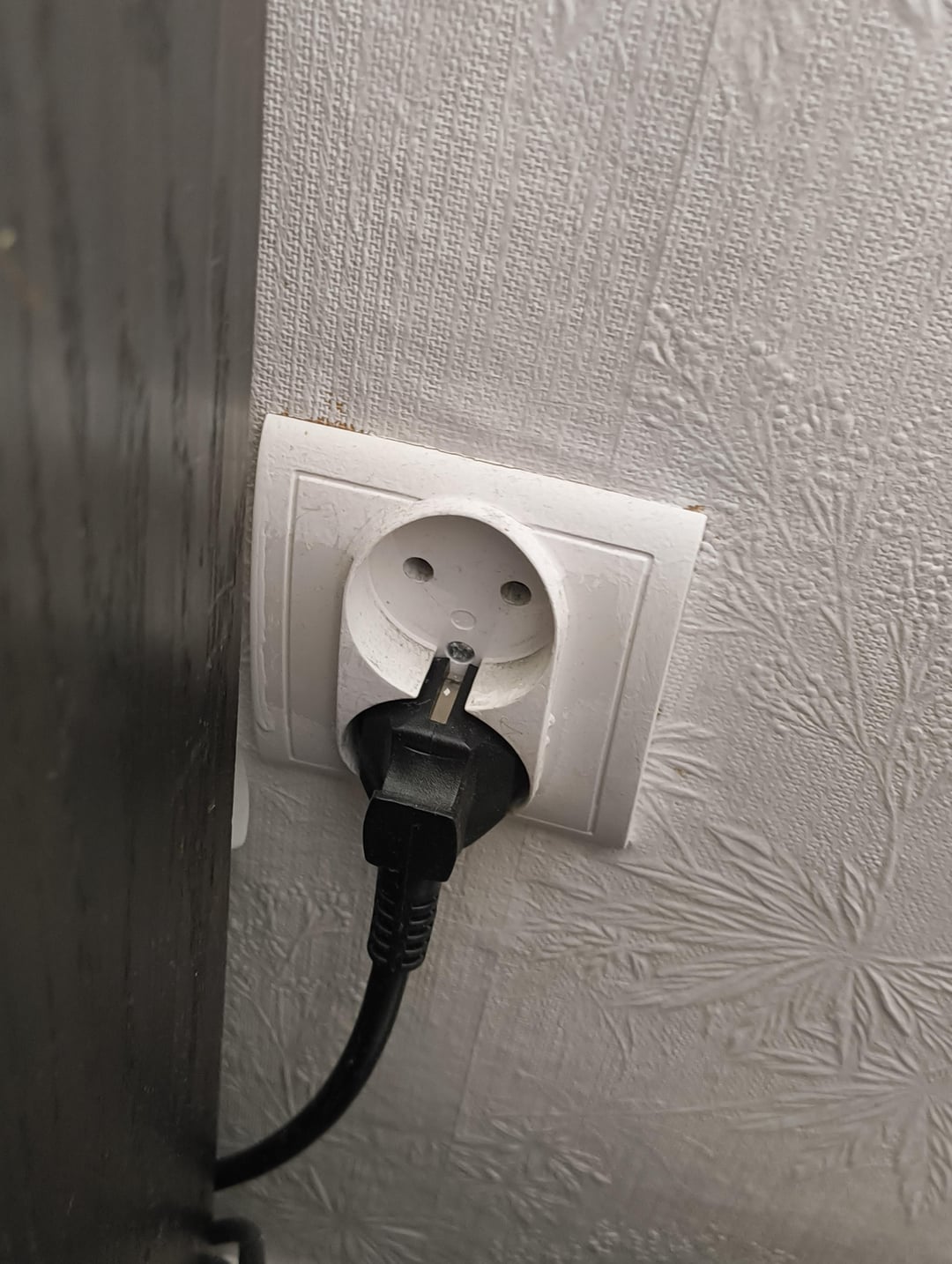

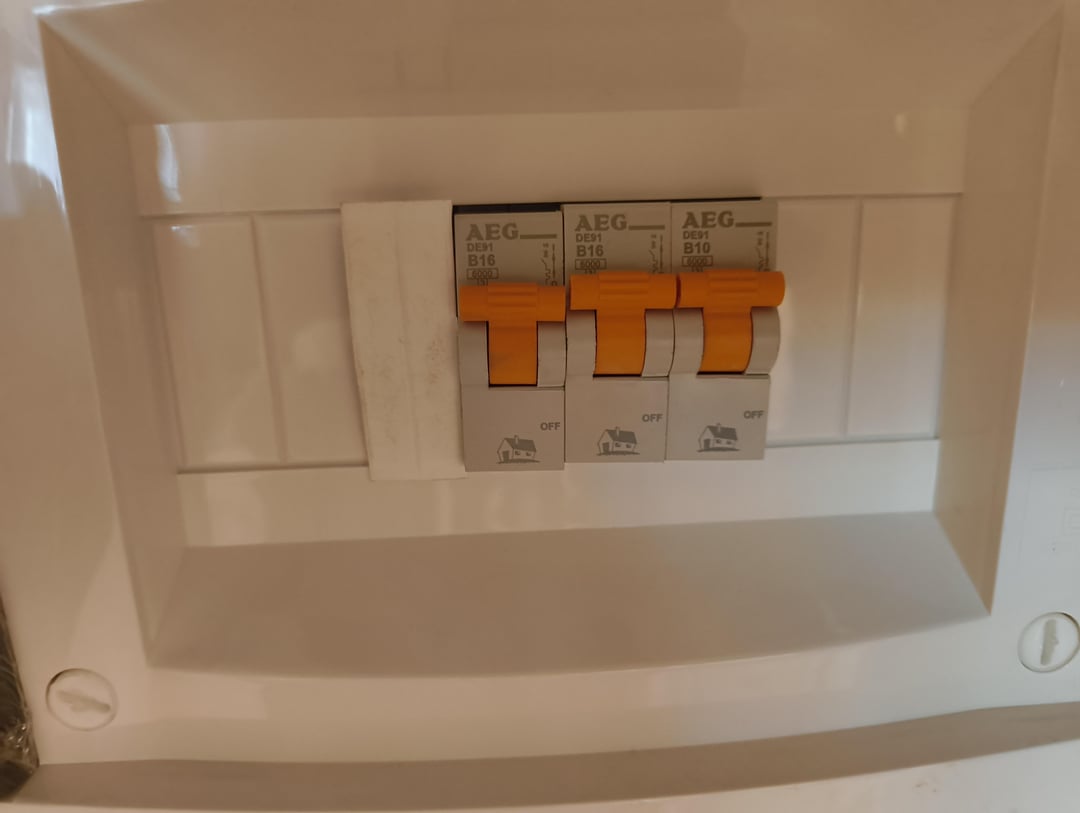

La presa è sparita "rosa". La maggior parte di loro non è nell’appartamento, ne hanno singoli. Ci sono solo 3 fusibili nella scatola elettrica, non c’è differenza. L’appartamento è nel vecchio edificio.
Cosa può succedere e cosa posso fare al riguardo? Nel senso, so che quando qualcuno ha qualcosa da fare qualcosa è un elettricista, ma cosa ho un problema con cui ordinarlo?
https://www.reddit.com/gallery/1kskf0l
di welniok
8 commenti
Oczywiście przez kabel kopie prądem mam na myśli wtyczkę, nie izolacje kabla.
Pewnie brak uziemienia, częste w starych blokach i naprawa by wymagała ciągnięcia wszędzie kolejnego drutu
Pociągnij linkę od kabla zasilającego stacje dokującą do najbliższego kaloryfera. Wystarczy z linki zdjąć izolację i zakręcić warkocz i wsadzić w dziurę na bolec uziemiający we wtyczce. Tylko pamiętaj wyjąć ją, kiedy przyjdą elektrycy na coroczne pomiary.
Dotknij jedną ręką metalowej części stacji dokującej (może być blacha z portu USB) a drugą grzejnika lub bolca uziemiającego w innym gniazdku. Jeśli czujesz prąd to wiedz że coś się dzieje.
Wcale niekoniecznie to problem braku uziemienia. Możesz mieć uszkodzone, któreś urządzenie do którego podłączasz ten przewód.
Tak swoją drogą, nie tak się mierzy napięcie. Nigdy nie mierzysz napięcia pomiędzy sobą a czymś bo możesz sobie krzywdę zrobić. We wtyczce Jack jeden segment to lewy kanał audio, drugi segment to prawy kanał audio a trzeci to masa (masa najczęściej jest w tym segmencie najbliżej przewodu). Sygnał audio to napięcie stałe więc miernik ustawiasz na VDC. Czerwoną sondę z miernika przykładasz do któregoś segmentu od kanału audio a czarną sondę z miernika do segmentu od masy.
Jeśli miernik ustawiony na napięcie stałe VDC pokazuję ciągłe skakanie wartości od ujemnych do dodatnich to znaczy że urządzenie jest zepsute bo mierzysz napięcie zmienne VAC które nie powinno występować w sygnale audio albo właśnie np. przez brak uziemienia wysoki potencjał pojawia się tam gdzie nie powinien.
Jeśli to wina braku uziemienia to masz dwa wyjścia (pomijam remont domu/mieszkania i zrobienie uziemienia). 1. Kupić inne urządzenia, które będą lepiej wykonane tj. będą mieć wewnątrz odizolowaną elektronikę z wysokim potencjałem od elektroniki z niskim potencjałem. 2. Kupić transformator separacyjny i zasilać z niego te wrażliwe urządzenia, ale gwarancji nie daję że to rozwiąże problem.
Masz niesprawny obwód ochronny – przerwany przewód PE w układzie TN-S lub TN-C-S, niewyzerowane gniazdko w układzie TN-C albo niesprawne uziemienie budynku (lub słupa).
EDIT:
Dopiero doczytałem, że masz gniazdko bez bolca.
W myśl przepisów komputer w ogóle nie powinien być do niego podłączony, urządzenia w I klasie ochrony (w uproszczeniu – na ogół te z metalową obudową) muszą być podłączone do gniazda z uziemieniem. W związku z tym, że to układ TN-C powinieneś mieć założone gniazdko z bolcem, który będzie podłączony razem z neutralnym do przewodu PEN (tzw. zerowanie). Napięcie, które mierzysz pochodzi z zasilacza komputerowego – taka jego charakterystyka, że na obudowie odkłada się połowa napięcia sieci gdy nie jest ona odpowiednio uziemiona a każdy port komputera, który ma masę jest z nią połączony. Choć jest to źródło o wysokiej impedancji, niezagrażające życiu to może prowadzić do szeregu problemów, na przykład jak pociągniesz kiedyś przewód do innego, uziemionego już urządzenia to uziemienie “pójdzie” tym przewodem. Na wypadek awarii i przebicia fazy na obudowę cienki kabelek, np. audio czy HDMI może nie wytrzymać kilkunastu amperów prądu.
Ja mialem taka przygode ze gniazdo bylo z uziemieniem ale byl do niego podlaczony kabel dwuzylowy. Rozkrec gniazdko i sprawdz czy masz 3 zyly czy 2.
Nie zajmuję się jakoś mocno elektronika jako taką, ale problemem może byc twoja stacja dokująca i brak uziemienia.
Ten “prad” ktory czujesz wynika może wynikać z tego, że [na wejściu układu stosuje się kondensatory filtrujące między stopniem wysokiego i niskiego napięcia](https://electronics.stackexchange.com/questions/268597/coupling-between-hot-ground-and-cold-ground). To co cię kopie wynika z tego, że jak dotkniesz układu poprzez słuchawki to stajesz się częścią tego obwodu (masa sluchawek jest na masie stopnia niskiego napięcia przetwornicy). Nie bez powodu we wtyczce masz otwory na uziemienie.
[Tutaj cos podobnego do twojego przypadku](https://electronics.stackexchange.com/questions/478607/feeling-a-tingling-sensation-by-touching-stuff-is-this-safe)
Czy coś ci się może stać, to neistety pytanie do kogoś kto bardziej się tym zajmuje, ale mogę zasugerować, żebyć poszukał innej stacji dokującej. Niektóre urzadzenia mogą działać bez uziemienia, musisz kupić taką stację, która ma kabel zasilający bez bolca.
